Irrigation

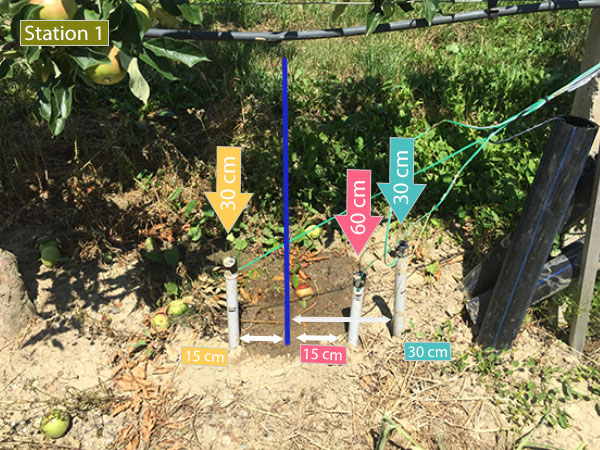

Station 1 Photos

Mesures de tension de l’eau dans sol, autrement dit, la force de succion que la racine doit exercer pour extraire l’eau du sol

0-10 cbars (ou kPa): Soil saturé. 10-30 cbars: Le sol est suffisamment humide (sauf pour sables grossiers qui commencent à perdre de l'eau) 30-60 cbars: Gamme habituelle d'irrigation (sauf les sols argileux lourds) 60-100 cbars: Gamme habituelle pour l'irrigation dans les sols argileux lourds 100-200 cbars: Le sol devient dangereusement sec.

Températures

Températures du sol, de l'air et du feuillage

Humidité et pression atmosphétique

Luminosité et batterie

Station 1

Historique

Dernières interventions sur la station

2020-05-09
Le capteur de température du sol est tombé en panne. Nous l'avons remplacé mais les mesures sembles encore suspectes
2019-08-25
La station 1 s'est arrêtée. On l'a redémarré le 26. Le verger a été arrosé lors de l'interruption.
2019-07-25
Le 25 juillet 2019, les données n'étaient plus transmises à notre serveur distant, ceci même si la passerelle transmettait bien les données aux serveurs TTN. Les mesures étaient bien affichées dans l'onglet 'Traffic' de la passerelle, depuis de la console TTN. Nous avons jamais pu déterminer les causes de cette interruption mais le 13 août 2019, les données ont commencé à être sauvées sur notre serveur, sans interventions de notre part. Nous pensons qu'il y a eu un problème au niveau de l'infrastructure TTN sans réellement connaître la cause.
2019-07-12
Le comptage des gouttes ne s'est pas produit, car le tuyau d'arrosage s'est déplacé, ce qui a déplacé le goutteur qui ne trouvait plus sur le pluviomètre.
2019-07-07
On a remplacé le baromètre sur la station 1
2019-06-19
Le baromètre n'a pas supporté l'orage du 14 juin. Il a été désactivé le 19 juillet en attendant son remplacement. La température, l'humidité de l'air et la pression atmosphérique ne sont plus mesurés jusqu'au remplacement.
2019-05-28
Carte MicroSD de la passerelle défectueuse. Elle a été remplacée et la passerelle réinstallée
2019-05-26
La station 1 a maintenant la nouvelle version du circuit imprimé avec les évolutions suivantes: 1) remplacement un circuit intégré trop gourmand 2) modification de la programmation de micro-controlleur pour améliorer l'autonomie (58 mn de veille sur 60 mn). 3) amélioration du timing des prises des mesures avec un module RTC (Real Time Clock) 4) amélioration du mode d'alimentation des sondes tensiométriques, pour avoir un résultat plus précis 5) nouveau PCB personnalisé et plus petit 6) intégration du baromètre et du luxmètre dans le PCB 7) remplacement de certains connecteurs pour un montage et branchement des sondes plus simple 8) amélioration des affichages des mesures sur un écran LCD (affichage page par page et mise en veil) 9) utilisation de la carte SD pour enregistrer les paramètres de fonctionnalités du module
2019-04-24
Un problème software est survenu à la passerelle suite à une mise en hors-service inopinée. La passerelle a été réinstallée et le software a été mis à jour, par la même occasion.
2019-03-30
Mise en route de la station 1 pour la saison 2019. Le but est d'observer le sol humide suite à la saison hivernale, jusqu'à l'arrivée de l'été et de début des arrosages
